Attuatori oleodinamici rotativi
Dal 1969 la Nuova Oleodinamica Bobo srl produce attuatori oleodinamici rotativi, progettati dall`ingegnere Leoncavallo Enrico, fondatore della Hico Oleodinamica.
Offriamo su richiesta dei nostri clienti la customizzazione dei prodotti secondo necessità e normative vigenti, con alesaggi che vanno da 30mm a 150mm e possibilità di regolazione dei gradi di rotazione.
I nostri tecnici vi seguiranno fino a concretizzare il progetto più addatto alle vostre esigenze.
Gli attuatori vengono codificati e forniti con le certificazioni di incorporazione e certificazione atex CE.
Forniamo ricambi e kit di guarnizioni standard/viton ed effettuiamo revisioni.
Specifiche tecniche
ATTUATORI ROTANTI OLEODINAMICI COPPIE DA 0,14 A 24,4 Kgm/Bar ANGOLI DI ROTAZIONE 90° – 180° – 360°.
DATI COSTRUTTIVI DI SERIE:
- FORO CON CAVA UNI 96
- REGOLAZIONE INTERASSE GIOCO `ZERO`
- LUBRIFICAZIONE A GRASSO
- ANGOLI DI ROTAZIONE DI SERIE 90 °-180°-360°
ESECUZIONI A RICHIESTA:
- ALBERO SPORGENTE
- SEDE CHIAVETTA ANTIROTAZIONE SU CORPO
- ESECUZIONI SPECIALI PER CARICHI ASSIALI
- ANGOLI DI ROTAZIONE INTERMEDI E OLTRE I 360°
- FORI DI FISSAGGIO CON SEDI BRUGOLE INCASSATE
- ESECUZIONI PARZIALI O TOTALI IN ACCIAIO INOX
- ESECUZIONI STAGNE PER IMPIEGHI SOTTOMARINI
- GUARNIZIONI IN VITON
| PAG. | TIPO | SERIE | COPPIA Kgm/Bar | FORO UNI 96 | FORO UNI 221 |
|---|---|---|---|---|---|
| 4 | ROT 30 | 150 | 0,14 | Ø 16 | Ø 16 |
| 5 | ROT 35 | 150 | 0,288 | Ø 30 | Ø 28 |
| 7 | ROT 40 | 100 | 0,549 | Ø 45 | Ø 42 |
| 21 | ROTAC 50 | 100/150 | 0,62 | – | – |
| 8 | ROT 50 | 150 | 0,858 | Ø 45 | Ø 42 |
| 22 | ROTAC 63 | 150 | 0,99 | – | – |
| 9 | ROT 63 | 150 | 1,18 | Ø 45 | Ø 42 |
| 11 | ROT 70 | 150 | 1,75 | Ø 50 | Ø 46 |
| 13 | ROT 80 | 150 | 2,48 | Ø 55 | Ø 52 |
| 15 | ROT 90 | 150 | 3,81 | Ø 65 | Ø 62 |
| 17 | ROT 100 | 150 | 6,12 | Ø 75 | Ø 82 |
| PAG. | TIPO | SERIE | COPPIA Kgm/Bar | FORO UNI 96 | FORO UNI 221 |
|---|---|---|---|---|---|
| 60 | ROT 35 D | 150 | 0,576 | Ø 30 | Ø 28 |
| 10 | ROT 63 D | 150 | 2,36 | Ø 45 | Ø 42 |
| 12 | ROT 70 D | 150 | 3,46 | Ø 50 | Ø 46 |
| 14 | ROT 80 D | 150 | 4,96 | Ø 55 | Ø 52 |
| 16 | ROT 90 D | 150 | 7,62 | Ø 65 | Ø 62 |
| 18 | ROT 100 D | 150 | 12,24 | Ø 75 | Ø 82 |
| 19 | ROT 120 D | 150 | 21,47 | Ø 120 | – |
| 20 | ROT 120 D | 150 | 24,4 | Ø 140 | – |
| ROT 130 D | 150 | 30,25 | Ø 150 | – | |
| ROT 150 D | 150 | 53 | Ø 200 | – |
Galleria
ROT 35 R 90°

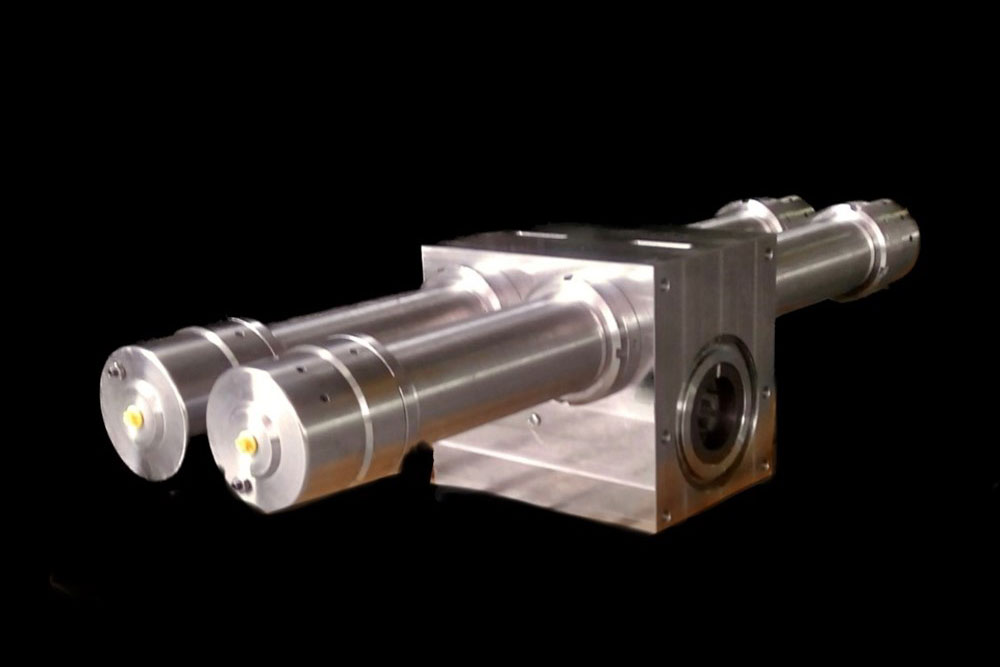

100 D Parallelo
ROT 70 R

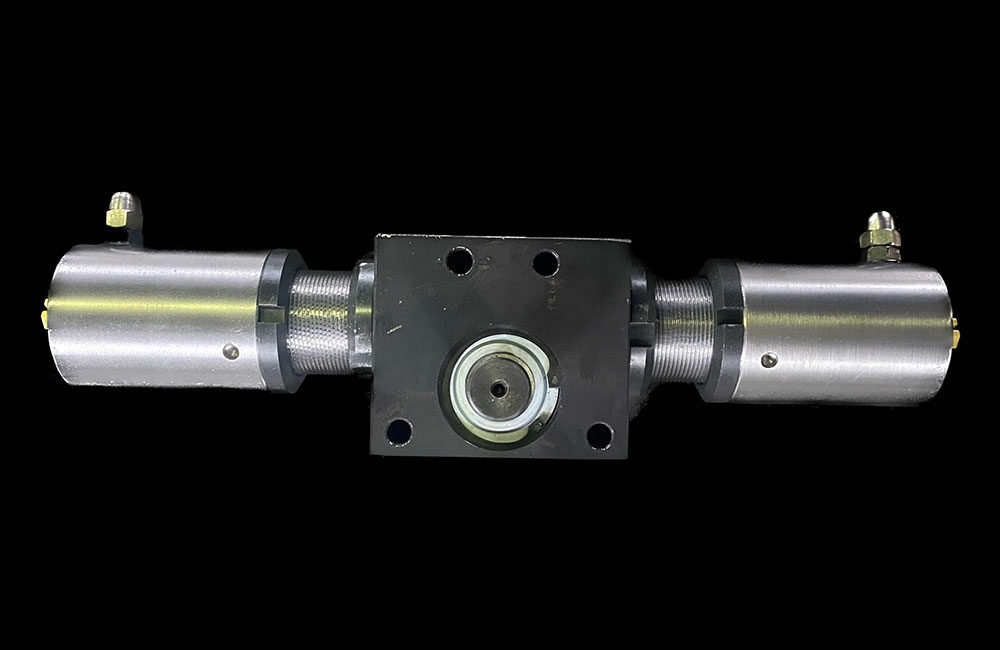

ROT 30 IN ACCIAIO
ROT 63 DR 180°
ROT 80 RF 180°
ROT 130 RF 180°
ROT 30 B CON ALBERO SPORGENTE
Campi di impiego
ROT 30 RF 180° Montato su macchina per calzature
ROT 35 B 90° Comando di valvole a farfalla
ROT 120 90° RS Doppia valvola a sfera, passaggio pieno per metano liquido a -163 °C
ROT 63 B 360° per linea robotizzata di saldatura
ROT 63 RF 180° Impianto per produzione rete elettrosaldata
ROT 63 RF 180° Per saldatrice alta frequenza
